连接器为什么要测试插拔力?

来源:九木精密  浏览:766  发布日期:2020-10-12

点击返回

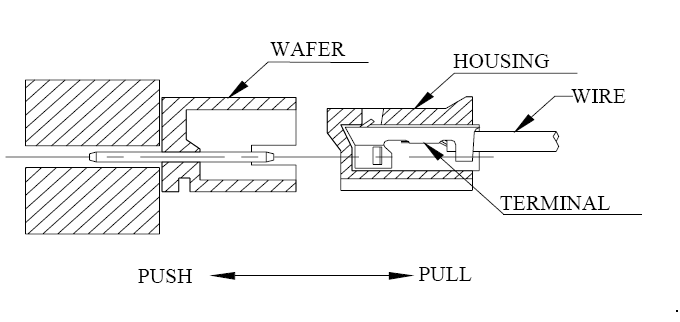

       接插件也叫连接器,国内也称作接头和插座,一般是指电器接插件,即连接两个有源器件的器件,传输电流或信号,公端与母端经由接触后能够传递讯息或电流,也称之为连接器。为了保证连接器适配后的可靠性和稳定性,依据EIA-364-13C(国际电气协会插拔力测试规范)特制定本标准,规定插入力不得大于额定值(确保使用者不至于很难插入适配头),而拔出力不得小于额定值(防止在各种复杂场合松脱或掉落,造成设备连线中断及损坏)。以下是JST PH2.0条形连接器的装配图,WAFER为母端,HOUSING为公端.

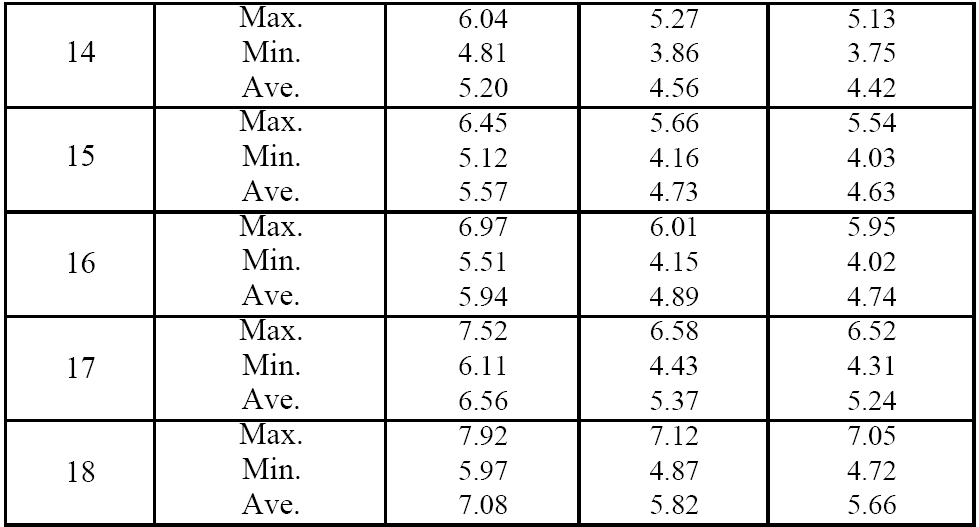

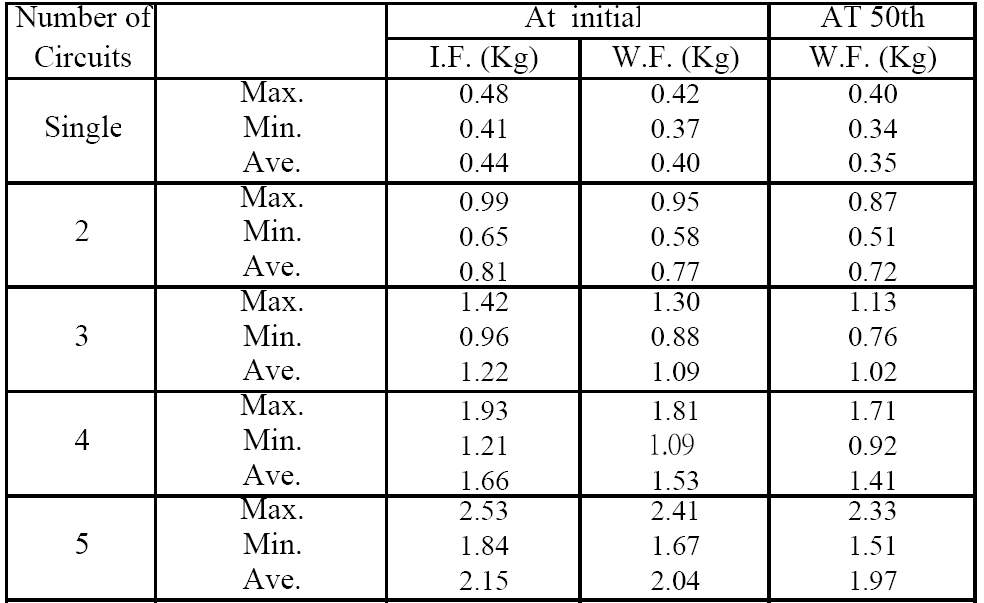

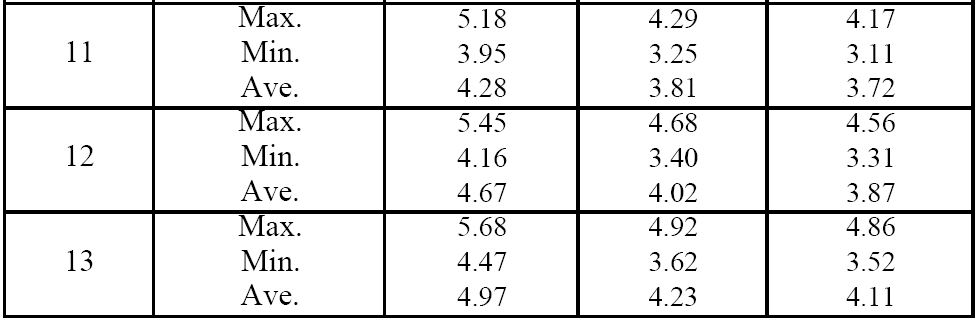

JST PH2.0条形连接器的插拔力测试结果:
