连接器插拔力测试

来源:九木精密  浏览:1375  发布日期:2020-10-12

点击返回

       做连接器这么久了,为什么会有连接器插拔力测试,应该很多小伙伴跟九木君一样,知道一点点却不全面.九木君花了些时间将连接器插拔力的知识整理了一下,供大家做个参考.


连接器插拔力(Mating and Unmating force) 测试

测试目的:使用标准的测试公头测试个别端子之插入与拔出时所需的力量,以评估端子之品质特性,确认连接器接插件在使用过程中产生的力量足以维持连接器功能和适合消费者的手感。

测试依据:EIA-364-13 or MIL-STD-1344A,2013.1。

测试设备:拉拔力试验机

测试方法:

1、测试用之连接器PIN针或BLADE其尺寸及表面粗糙度均符合MIL-3197之规定。

2、测试连接器PIN针或BLADE应定期清洗,以避免其表面覆膜而影响到量测数据的准确性。

3、测试步骤1(使用连接器PIN针或BLADE):

A、先插拔一次以调整端子之状态。

B、插入最大尺寸之测试连接器PIN针或BLADE,同时量测插入力拔出测连接器PIN针或BLADE,并换上最小尺寸之测

注意事项:

测试插拔力,因ALIGNMENT对测试的精度影响很大,故在测试时应特别注意到从机台之LOAD CELL,测试PIN及测试样品之中心线之一致性。

测试要点:

1. 测试对像为整个连接器接插件,full ass'y。

2. 测试作用轴为连接器正常使用的方向。

3. 除非特别指定,测试速度定义为25.4mm/minute。

规范要求:

1. 插入力一般设定最大值。(35N Max.)。

2. 拔出力一般设定最小值。(7N Min. initial;3N Min. Final),也有客户要求设定最大值。

定义插入力是为了适合消费者的手感,定义拔出力是为了保证连接器在收到意外力的状况下保持连接,不产生因意外力量使两连接产品脱离而发生断信。

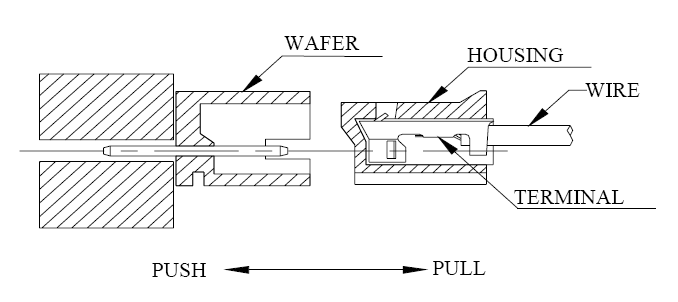

插入力为互相匹配的两个连接器从完全分离到工作状态所产生的力量;拔出力为互相匹配的两个连接器从工作状态到完全分离所产生的力量。插拔力是消费者在使用产品的时候产生,只是有对接端(io/plug,jack/plug)方会产生插拔力,一般无对接端的,如battery/sim conn.不定义插拔力。(参考图为九木君厂内JST PH2.0连接器图)
